設備情報


機械設備一覧

機械加工設備 プレーナー 4,000×1,100mm 丸福鉄工所
横中くり盤 1,200×1,200×1,050mm 倉敷機械
NC竪フライス 900×400mm 日立精機
汎用旋盤 1,000mm 滝沢鉄工所
ラジアルボール盤 1,450mm 大矢製作所
マシニングセンター(VK85) 3,150×850mm 日立精機
マシニングセンター(NVX5080) 800×500mm 森精機
NC平面研削盤 1,500×600mm ナガセインテグレッグス
大型鏡面加工機 2,000×1,000mm 非公開
恒温精密研削室 90m2
測定設備 恒温測定室 25m2
精密石定盤 2,000×1,000mm ミツトヨ
ハイトゲージ 600mm(表示0.0001mm) TRIMOS
マイクロスコープ ---- ----
画像測定装置 ---- KEYENCE
面粗度計 ---- 東京精密
電気式マイクロメーター 分解能0.1μm TESA,シチズン 他
非接触レーザー変位計 ---- ----
電子式クリノメーター ---- TESA
超精密テーパーゲージ 1μm/1Div 江新エンジニアリング
その他 マスターゲージなど ----
設計設備 2次元CAD CAD PAC ----
3次元CAD Solid Works 2008 ----
2次元CADCAM WinMax タクテックス
3次元CADCAM MasterCAM X6 ----

機械加工部門

ミクロン精度 超精密研削・研磨加工

ミクロン精度での研削加工や鏡面加工を得意としている当社では、半導体製造装置など精密部品の加工も承っております。

加工製品紹介

  • 加工製品
  • 加工製品
  • 加工製品

高い精度を実現する設備

  • NC平面研削盤

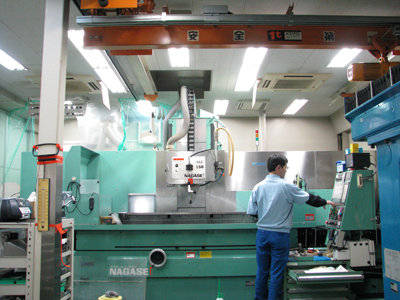

    NC平面研削盤(ナガセインテグレックス)

    (恒温精密研削室内)

    • テーブルサイズ:1,500mm×600mm
  • NC平面研削盤

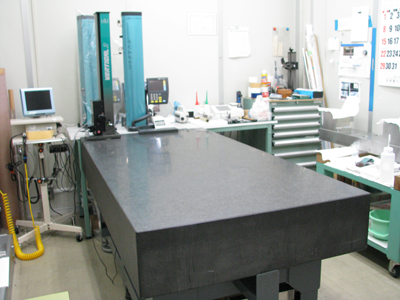

    精密石定盤1,000mm×2,000mm

    (恒温測定室内)

    • デジタルハイトゲージ(H600mm)
    • セラミックストレートエッジ(1,500mm)
    • 真直度測定器0.5μm(自社製)
    • 超精密各種テーパーゲージ(自社製)
    • 画像測定装置
    • 面粗さ測定器
    • セラミックブロックゲージ
  • 熱処理炉

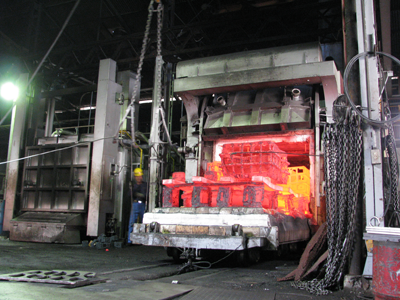

    熱処理炉

    (一号炉~四号炉、電気炉)

    • 高周波加熱装置

熱処理部門▶ 大型素材から精密部品まで

大型素材から精密部品まで対応

江新エンジニアリングは、自社内に創業65周年(2016年5月現在)の金属熱処理専門部門をもっています。
月産500トンの熱処理を扱うプロフェッショナルが、金属素材に最適な熱処理を行い、応力除去に貢献します。

熱処理炉仕様

一号炉 台車式 1,950W×960H×4,200L
二号炉 台車式 1,750W×960H×4,200L
三号炉 バッチ式 1,200W×750H×3,000L
四号炉 台車式 1,850W×700H×3,500L
電気炉 台車式 1,300W×800H×3,000L
熱処理炉

その他 工場設備

ガス炉 4基
電気炉 1基
油水槽 1基
ショットブラスト槽 1,000W×600H×1,000L
硬度計 ショア 5台
ブリネル 2台
ロックウェル 3台
記録計 1台
クレーン 8基
プレス 250トン 1基
150トン 2基
30トン 1基
サイリスタ式
高周波加熱装置
8kHz~200kHz
(φ30~φ350×3,000L)
1基 電気興業

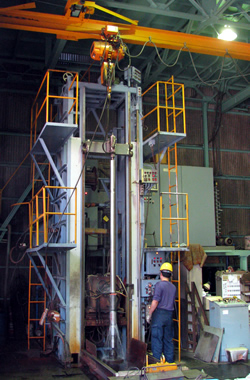

サイリスタ式高周波加熱装置

サイリスタ式高周波加熱装置


熱処理の重要性

残留応力とは…
金属に何らかの加工を加えると加工熱などの要因で金属組織が不均一となり、そのまま金属内部に応力として蓄積されることをいいます。
対策…
「応力除去焼鈍」などの熱処理をすることによって応力分布を均一化させます。

この様なことから「残留応力を如何にして低減するか?」このテーマが製品精度を左右します。
機械加工中に精度が出ない。経年後に精度が悪化するなど、このような場合の多くは、

計画的な熱処理工程にて問題解決できると言っても過言ではありません。


熱処理部門概要

  • 熱処理加工の江新工業

    江新工業のサイトはこちら

  • 商号 江新工業株式会社
    代表者 代表取締役 堀江 理佳
    設立 昭和26年
    資本金 2,500万円
    生産能力 月産500トン
    取引先銀行 みずほ銀行小松川支店
    三菱UFJ銀行小松川支店
    江東信用組合江戸川支店
    アクセス 本社工場(高周波熱処理工場)
    〒132-0025 東京都江戸川区松江一丁目22番7号
    TEL:03-3654-9734/FAX:03-3656-7670
    第一事業所(一般熱処理)
    〒132-0025 東京都江戸川区松江一丁目9番16号
    TEL:03-3652-5341/FAX:03-3652-4202
